Pan-Term™-Steckverbinder, Stecker

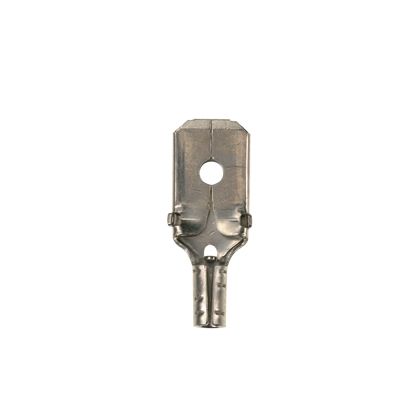

Pan-Term® D14-250MB-M Steckverbinder einzeln
D14-250MB-M
Simplify your secure connections across projects with our male disconnect, tool-free design and strong grip handles various wire types and voltages.
Max. Drahtgröße (AWG): Nr. 14
Nahttyp: Konifiziert
Spezifikationen
| Trennschaltertyp | Flachsteckverbinder |
| Isolationswerkstoff | Nicht isoliert |
| Max. Kupferleitergröße (AWG) | Nr. 14 |
| Min. Kupferleitergröße (AWG) | Nr. 16 |
| Max. Drahtgröße (AWG) | Nr. 14 |
| Min. Drahtgröße (AWG) | Nr. 16 |
| Drahtabisolierlänge (Zoll) | 1932-09-01 |
| Drahtabisolierlänge (mm) | 7.1 |
| Abzweiggröße (Zoll) | 0,250 x 0,032 |
| Abzweiggröße (mm) | 6,3 x 0,8 |
| Max. Spannung (V) | 2000 |
| Sockelmaterial | Messing |
| Oberfläche/Beschichtung | Vernickelt |
| Trommeltyp | Standard |
| Maximale Betriebstemperatur (°C) | 150 |
| Maximale Betriebstemperatur (°F) | 302 |
| Zweitmarke | Pan-Term® |
| Max. Leitergröße, metrisch (kcmil) | 2.5 |
| Min. Leitergröße, metrisch (mm²) | 1.5 |
| Gesamtlänge (Zoll) | 0.69 |
| Gesamtlänge (mm) | 17.4 |
| Gesamtbreite (Zoll) | 0.25 |
| Gesamtbreite (mm) | 6.4 |
| Gesamtstärke (Zoll) | 0.16 |
| Gesamtstärke (mm) | 0.4 |
| Zungenwinkel | Gerade |
| Nahttyp | Konifiziert |
| Verpackungstyp | Box |
| Produkttyp | Steckverbinder |
| Zur Verwendung mit | CT-100, CT-160, CT-200, CT-260 |
| Max. Spannung (kV) | 2 |
| Teilemerkmale | • Steckverbinder koppelt mit allen Buchsensteckverbindern (alle 0,250 x 0,032) • Steckverb. werkzeuglos in Flachstecker einführ- und herausnehmbar, um Install.-k. zu senken • Int. Hülsenverz. für guten Kabelkont. u. max. Zugfest. • Klemmenhülse innen abgeschr. für eine einfache Drahteinf. • Max. empfohlene Betriebstemp. 150 °C • Bemessen bis 2000 V |
Laufzeitdiagramm
| Konfiguration |
|---|
Verpackungsdetail
| UPC | 07498382216 |
| Std. Pck. Mg. | 1000 |
| Std. Pck. Vol. (cf) | 0.4314 |
| Std. Abr. Mg. | 0 |
| Std. Abr. Vol. (cf) | 0.0000 |
Ressourcen
HINWEIS: Nicht alle Informationen sind in Ihrer Sprache verfügbar.
Bitte enschuldigen Sie, falls einige Produktinformationen noch nicht in der von Ihnen ausgewählten Sprache angezeigt werden. Wir arbeiten daran.
Sprache
| Part Drawings | Part Drawing - PDF - A4132007 | Englisch | |
| Selection Guides | Terminal Tools Selection Guide | Englisch |
